VolodymyrVronskyi

Les restaurateurs d’œuvres d’art mesurent la force qu’ils appliquent sur des objets fragiles. Le kit du fabricant était peu fiable, dépendait d’un fichier Excel et ne fonctionnait pas avec leurs capteurs. J’ai analysé la carte d’origine par rétro-ingénierie, puis refait la carte, le firmware et le logiciel pour automatiser tout l’étalonnage. Art conservators measure the force they apply to fragile objects. The manufacturer’s kit was unreliable, relied on an Excel file and did not work with their sensors. I reverse-engineered the original board, then redesigned the board, firmware and software so calibration runs end to end without manual steps.

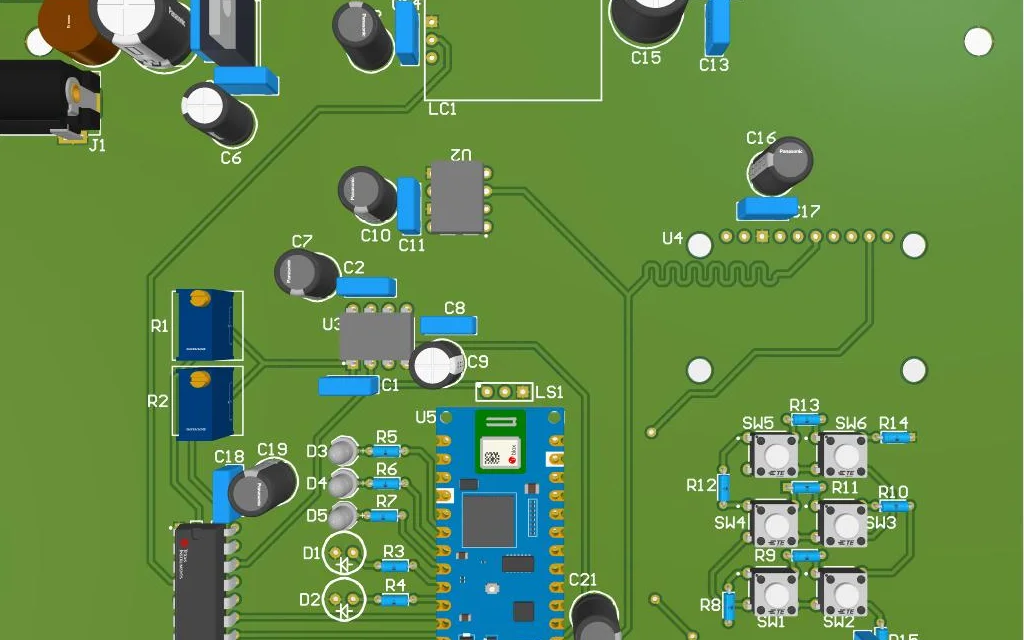

• Nouvelle carte électronique : référence de mesure de 100 mV générée par un DAC 10 bits, conditionnement par AOP et gain commuté automatiquement selon la plage du capteur. New circuit board: a 100 mV measurement reference from a 10-bit DAC, op-amp signal conditioning, and gain switched automatically for the sensor’s range.

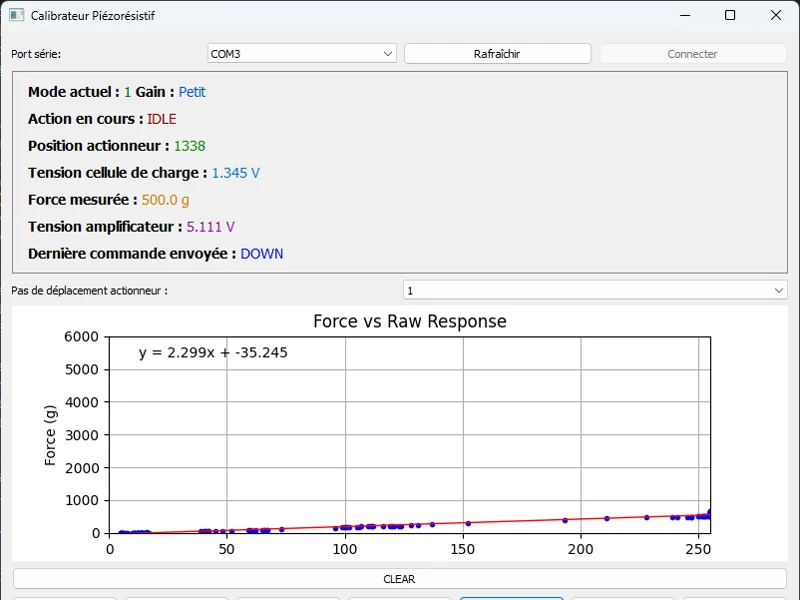

• Application PC qui remplace le fichier Excel, trace les mesures en temps réel et exporte la calibration directement au format du logiciel d’acquisition. Desktop app that replaces the Excel file, plots readings live and exports the calibration straight into the acquisition software’s format.
• Boîtier imprimé en 3D qui cache l’électronique, pour une utilisation par des non-spécialistes. 3D-printed enclosure that hides the electronics so non-specialists can use the station.

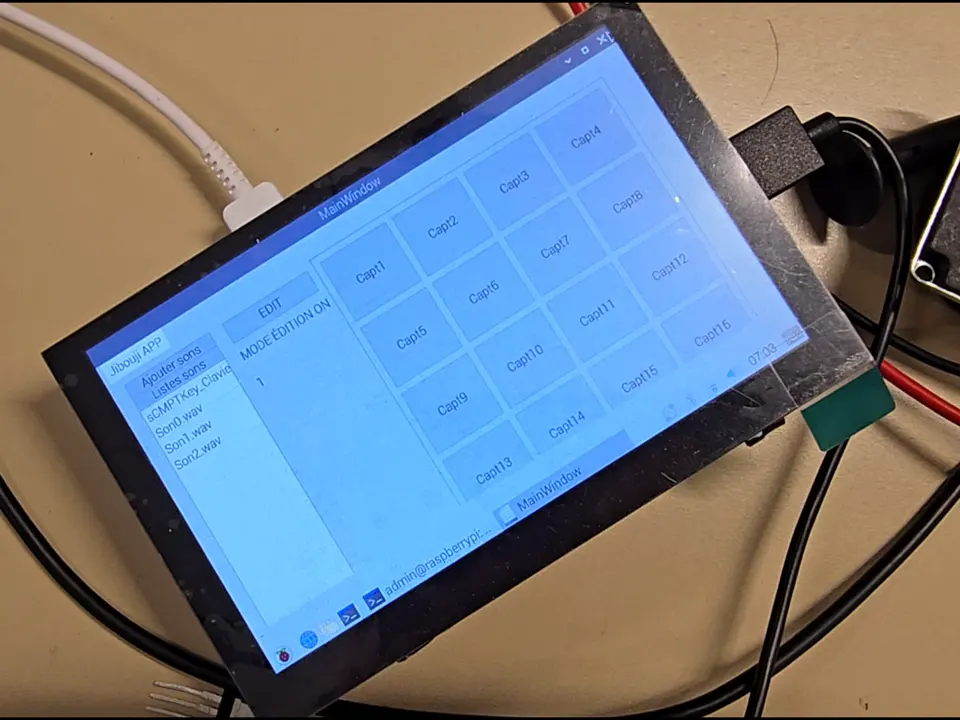

Un instrument pensé pour montrer la filière GEII au public. En tant que chef de projet, j’ai rédigé le cahier des charges et pris en charge l’électronique, l’alimentation et le boîtier. An instrument designed to show the GEII programme to visitors. As project lead, I wrote the specification and owned the electronics, the power supply and the enclosure.

• Alimentation : carte 12 V → 5 V / 3 A pour la Raspberry Pi 4, régulateur LM7805 épaulé par un transistor de puissance, validée en simulation puis sur carte. Power: a 12 V → 5 V / 3 A board for the Raspberry Pi 4, an LM7805 regulator backed by a pass transistor, validated in simulation and then on the board.
• Électronique : détection de frappe par capteur piézoélectrique et monostable, carte des 16 capteurs, carte de distribution reliant les modules, amplification audio en deux étages réalisée en binôme. Electronics: strike detection with piezo sensors and a monostable, the 16-sensor board, a distribution board linking every module, and a two-stage audio amplifier built with a teammate.

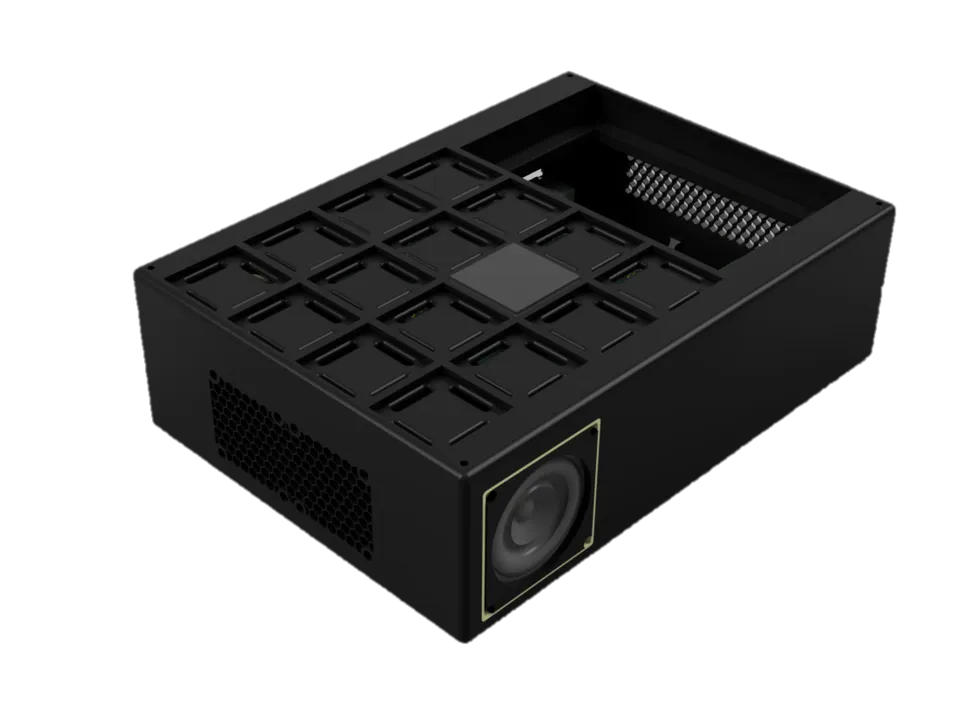

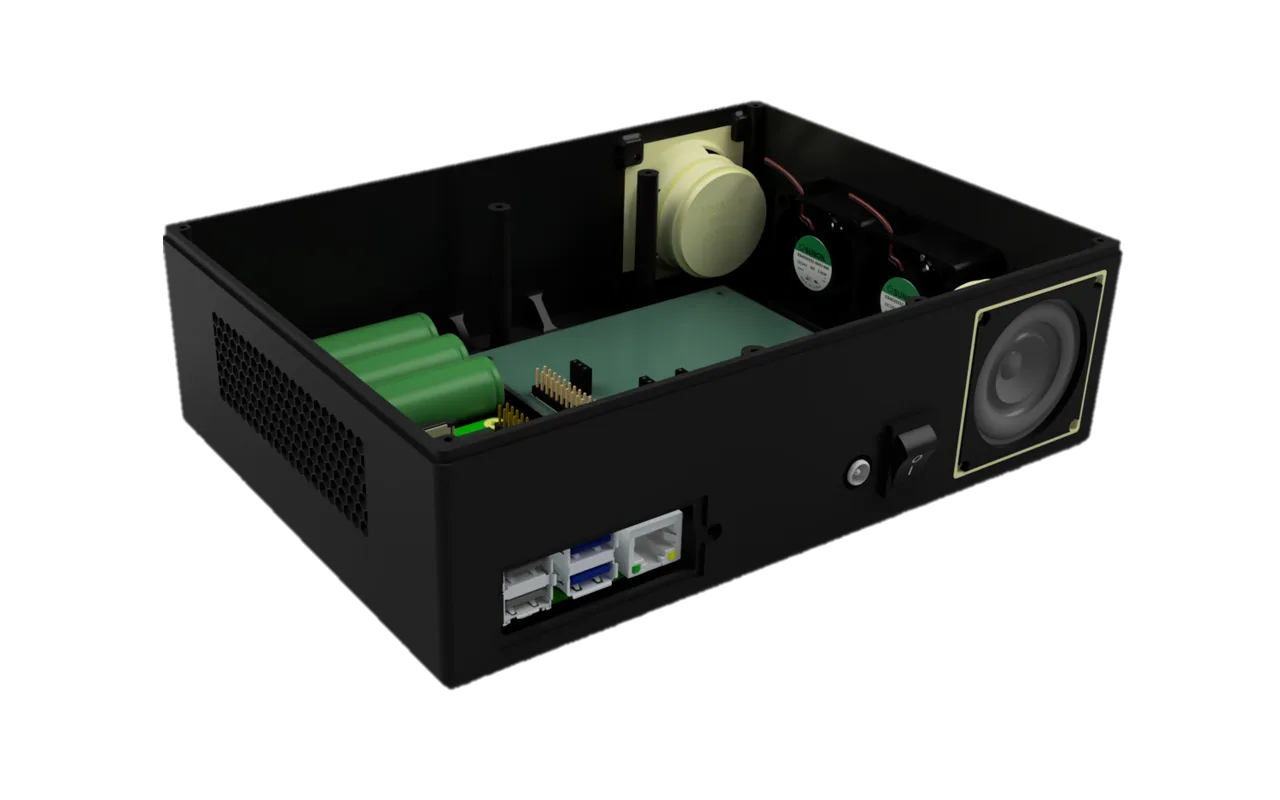

• Boîtier modélisé sous Fusion 360 et imprimé en 3D, qui intègre l’écran, les haut-parleurs, la batterie et la ventilation. Enclosure modelled in Fusion 360 and 3D-printed, housing the screen, speakers, battery and cooling.
• Gestion de projet : cahier des charges, jalons, dossiers de conception, de fabrication et de maintenance. Project management: specification, milestones, and design, manufacturing and maintenance documentation.

Les localisateurs du marché, trop puissants, font interférer les boucles voisines d’une trame chauffante. J’ai participé au développement d’un localisateur réglable finement, en émission comme en réception. Off-the-shelf locators are too powerful, so neighbouring loops of a heating mat interfere. I helped develop a locator whose output and sensitivity can both be finely tuned.

• Émetteur : génération d’un signal à fréquence réglable, modulé en fréquence audible, puis amplifié en puissance. Transmitter: an adjustable-frequency signal, modulated at an audible tone, then power-amplified.
• Récepteur : capteur inductif, chaîne d’amplification, détection d’enveloppe et sortie sonore pour guider le technicien. Receiver: inductive pickup, amplification chain, envelope detection and an audio output to guide the technician.
• Méthode : étude de quatre localisateurs du marché, simulation, prototypage sur plaque d’essai et premiers PCB. Approach: benchmark of four commercial locators, simulation, breadboard prototyping and first PCBs.

• Mesures : température, humidité, pression et luminosité, horodatées par une horloge temps réel. Measurements: temperature, humidity, pressure and light level, time-stamped by a real-time clock.

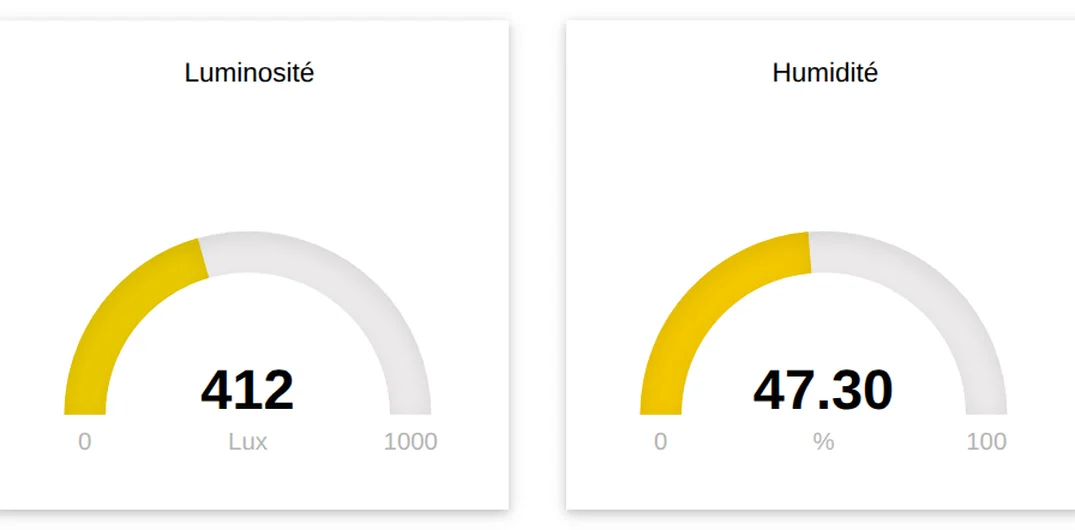

• Affichage : écran OLED à plusieurs vues et page web servie par la carte, avec des jauges en temps réel et une comparaison aux données OpenWeatherMap. Display: a multi-view OLED screen and a web page served by the board, with live gauges and a comparison against OpenWeatherMap data.
• Pilotes de capteurs écrits à la main en C++ : protocole une broche du DHT22 et bus I²C du PCT2075. Sensor drivers written from scratch in C++: the DHT22 single-wire protocol and the PCT2075 over I²C.
